銅アルミニウムバスバーの接触抵抗と制御技術に影響を与える要因

Aug 22, 2026

銅とアルミニウムのバスバーの接触抵抗: 重要な要素と解決策

送電および配電システムでは、多くの場合、銅とアルミニウムのバスバー接続が避けられません。銅は優れた導電性を備えていますが、材料コストが高くなります。一方、アルミニウムは軽量でコスト効率に優れていますが、導電性は若干低くなります。実際のアプリケーションでは、銅とアルミニウムの接合部の接触抵抗は、システムの電力損失、温度上昇、および動作の安全性に直接影響します。したがって、接触抵抗を効果的に制御するには、接触界面の物理メカニズムを理解し、その後、主要な影響要因を体系的に制御する必要があります。

1. 銅-アルミニウムバスバー接触抵抗の物理的性質

2 つの金属バスバーは巨視的には完全に接触しているように見えますが、その表面には微細な山と谷が多数含まれています。実際の物理的接触は、限られた数の微細な凹凸でのみ発生し、実際の接触面積は、見かけの接触面積のほんの一部にすぎません。これらの狭い導電経路に電流が強制的に流れると、電流線が収縮し、収縮抵抗が生じます。

同時に、金属表面には酸化膜や汚染物質が必然的に含まれます。アルミニウムは、空気にさらされると容易に緻密な酸化アルミニウム (Al2O3) 膜を形成します。この膜の厚さはわずか数ナノメートルですが、電気抵抗が非常に高く、化学的に安定しているため、電流の流れに対するさらなる障壁を形成します。

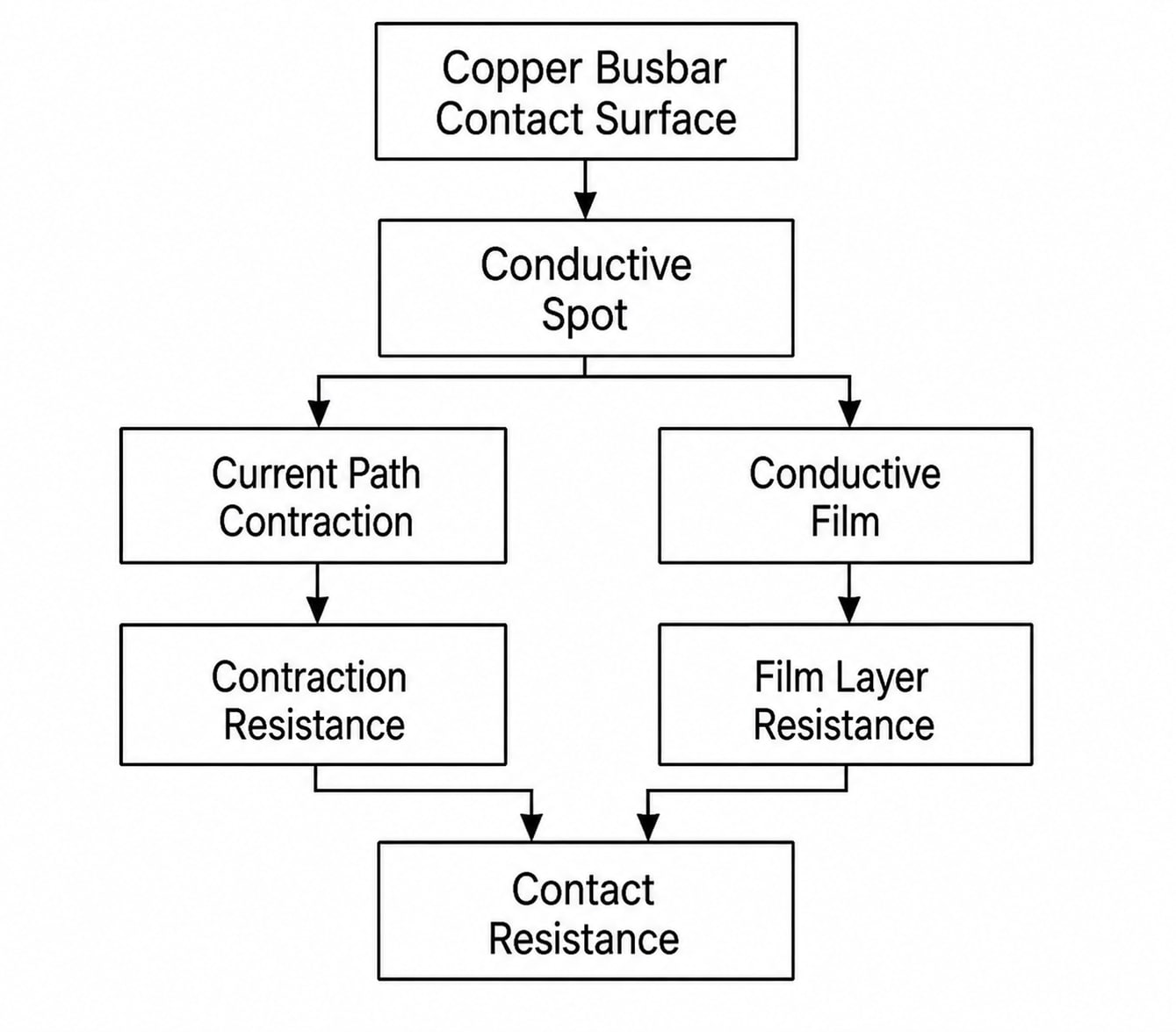

Physical Nature of Copper-Aluminium Busbar Contact Resistance

したがって、接触抵抗は一般に次の複合効果として理解できます。

接触抵抗＝くびれ抵抗＋皮膜抵抗

これら 2 つのコンポーネントは共同して接続の電気損失と温度上昇特性を決定します。

2. 銅アルミニウムバスバーの接触抵抗に影響を与える主な要因

2.1 接触圧力

接触圧力は、接触抵抗を制御するための最も効果的なエンジニアリング変数の 1 つです。クランプ力を増加させると、微細な表面の凹凸が変形して実際の接触面積が拡大します。また、比較的薄い酸化膜を破壊し、金属間の直接接触を促進することもあります。

これが、適切にトルクをかけられたボルト接合がバスバー接続に広く使用されている主な理由の 1 つです。ただし、継手を損傷することなく適切かつ安定した接触圧を確保するには、規定の締め付けトルクを設計範囲内に管理する必要があります。

2.2 表面状態

表面状態の影響は、最初に見えるよりも複雑です。過度に滑らかな表面は必ずしも有益ではありません。接触圧力が不十分な場合、非常に平滑な表面により、表面フィルムを貫通できる高圧接触点が少なくなる可能性があります。特定の条件下では、粗さが制御された適切に準備された表面により、より効果的な電気接触が得られます。

したがって、研磨、酸化、メッキなどの表面処理が異なると、接触抵抗に大きな違いが生じる可能性があります。

2.3 材料および環境条件

材料特性と環境条件は、接触抵抗の長期安定性に大きな影響を与えます。アルミニウムは銅の約 1.6 倍の抵抗率を持ち、機械的には柔らかいです。圧縮荷重が持続すると、アルミニウムはクリープを起こしやすくなり、ボルトの予圧が徐々に低下し、接触抵抗が増加する可能性があります。

温度が上昇すると、一般に金属の抵抗率が上昇します。温度が上昇すると、表面の酸化と劣化が促進される可能性があります。高湿度および電解質の存在は、銅とアルミニウムの界面での電解腐食をさらに促進する可能性があります。

2.4 高周波効果

高周波電流伝送では表皮効果も考慮する必要があります。周波数が高くなると電流が導体表面に集中する傾向があり、表面状態や表面処理がますます重要になります。このような状況では、DC 抵抗の計算だけを使用して抵抗を正確に評価することはできません。 AC 抵抗と周波数依存の影響も考慮する必要があります。

3. 銅とアルミニウムの接続に特有のリスク

銅とアルミニウムの接合は、主に複数の機構が同時に動作する可能性があるため、同じ金属間の接合よりも長期的な信頼性の課題が大きくなります。

3.1 ガルバニック腐食

ガルバニック腐食は主要なリスクの 1 つです。銅とアルミニウムの電気化学ポテンシャルは大きく異なります。湿気または電解質の存在下では、銅とアルミニウムの接点がガルバニックカップルを形成する可能性があり、アルミニウムがより活性な金属として機能し、優先的に腐食されます。

腐食生成物と表面劣化により界面の抵抗が増加する可能性があり、その結果生じる劣化により機械的接触がさらに損なわれ、電気的劣化が加速される可能性があります。

3.2 熱膨張差

銅とアルミニウムの熱膨張係数も異なります。銅の係数は約17×10⁻⁶/℃、アルミニウムは約23×10⁻⁶/℃。

負荷サイクルが繰り返されると、その結果生じる熱膨張と熱収縮の差により、界面に相対的な動きや機械的応力が生じる可能性があります。時間の経過とともに、これは表面の磨耗、接触圧力の損失、接触抵抗の増加につながる可能性があります。

3.3 加熱と腐食の間の正のフィードバック

これらの効果は、自己強化サイクルで相互作用する可能性があります。

腐食 → 接触抵抗の上昇 → 発熱の増加 → 劣化の促進 → さらなる抵抗の増加

制御せずに放置すると、抵抗の増加が進行し、過度の温度上昇、接合部の損傷、さらには深刻な場合には電気的故障や火災につながる可能性があります。

このため、銅とアルミニウムの接合部の長期信頼性は、低い初期接触抵抗を達成することだけでなく、安定した機械的圧力を維持し、界面を環境劣化から保護することにも依存します。

Copper-Aluminium Busbar

4. 銅とアルミニウムの接触抵抗を低減するための工学的対策

4.1 適正な接触圧

指定されたクランプ力を適用して維持することが、接触抵抗を低減する最初で最も直接的な方法です。

ボルト接続は指定されたトルクで締め付け、必要に応じて適切な緩み防止措置を講じる必要があります。アルミニウムはクリープや応力緩和を受けやすいため、ジョイントの設計では予圧損失の可能性を考慮する必要があります。アプリケーションおよび適用される規格に応じて、スプリングワッシャー、ベルビルワッシャー、またはその他の適切な予圧維持ソリューションが検討される場合があります。

4.2 表面の準備と保護

銅とアルミニウムの接続を行う前に、表面の準備が基本的な要件となります。油、汚れ、遊離酸化物、その他の汚染物質を接触面から取り除く必要があります。

アルミニウムは表面処理後に急速に酸化膜を再形成するため、接合部を速やかに組み立てるか、適切な導電性接合コンパウンドまたはその他の承認された保護処理で保護する必要があります。

導電性接合化合物は、界面から水分と酸素を排除し、さらなる酸化を軽減します。使用前に、特定の材料、めっきシステム、および動作条件との適合性を確認する必要があります。

4.3 アルミニウムバスバーの特殊めっきプロセス

アルミニウムは電気めっきの前に特殊な前処理が必要であり、一般に銅と同じ方法で直接めっきすることはできません。

安定した酸化アルミニウム皮膜とアルミニウムの電気化学的挙動により、直接めっきでは密着性が低下し、コーティング性能が不安定になる可能性があります。したがって、一般的なプロセスには以下が含まれます。ジンケート処理酸化物層を除去または置換して中間亜鉛層を形成し、その後、最終的な銀または錫めっきを施す前に、バリア/中間層として銅またはニッケルをストライクします。

特定の前処理とめっき順序は、アルミニウム合金、コーティングシステム、アプリケーション環境、および該当するプロセス仕様に従って選択する必要があります。

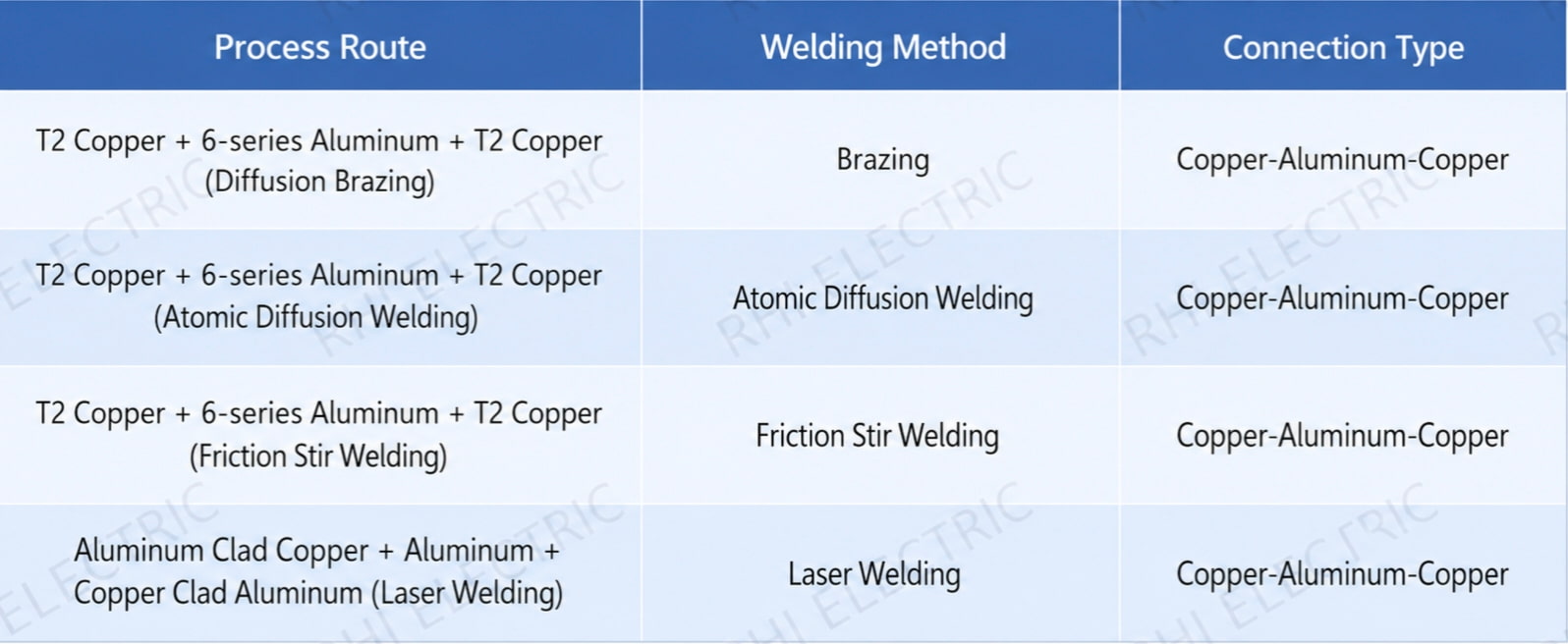

4.4 銅-アルミニウム遷移材料と金属結合

冶金的に接合された界面を持つ銅-アルミニウム遷移コンポーネントを使用すると、銅-アルミニウムの直接接触に伴うリスクを制御するためのより堅牢なアプローチが提供されます。

Copper-Aluminium Busbar

ソリッドステート接合技術は、従来のボルト締めインターフェースへの依存を最小限に抑えながら、銅とアルミニウムの間に冶金学的結合を作成できます。適切に設計された移行ゾーンを介して銅とアルミニウムの導電セクションを分離することにより、この設計により電気腐食のリスクが大幅に軽減され、より安定した電気的および機械的性能が提供されます。

生産アプリケーションの場合、インターフェースの接触抵抗、機械的強度、熱的性能、環境耐久性などの重要な性能指標を適切なテストを通じて検証する必要があります。
