電力システムのバスバーとは何ですか？また、なぜ大規模な操作における効率的な電力分配に不可欠なのですか？どの電力システムでも、効率的で安全なエネルギー分布が最重要です。バスバーはこのプロセスに不可欠であり、システム全体の電力の流れを促進する重要なコンポーネントとして機能します。産業工場、住宅用電力セットアップ、電源網のいずれであっても、バスバーは運用の合理化、安全性の向上、スペースの最適化に役立ちます。あなたがまだ疑問に思っているなら、電力システムのバスバーは何ですか？、このガイドは、この重要な電気コンポーネントのあらゆる側面を掘り下げます。

電力システムのバスバーとは何ですか？

何ですかバスバー電力システムで？これは、障害のリスクを最小限に抑えながら、電気グリッドのさまざまな部分に電力を分配するのに役立つ重要な指揮者です。バスバーは、電気システムのさまざまな部分に電気エネルギーを収集および配布するために使用される導電性の金属バーまたはストリップです。簡単に言えば、複数の電気回路が接続されているジャンクションであり、スイッチ、トランス、ヒューズ、ジェネレーターなどのさまざまなコンポーネント間で電力を流すことができます。バスバーの設計は、抵抗を最小限に抑え、電力伝達を最大化するために不可欠であり、効率的な電気システムの中心的な部分となっています。

ほとんどの電力システムでは、バスバーは銅やアルミニウムなどの高伝道金属から構成されています。銅は、その優れた電気伝導率のために最も一般的に使用される材料ですが、アルミニウムはその軽量と低コストで選択されることがよくあります。特定の高強度アプリケーションでは、スチールも使用できます。

バスバーは、配線の複雑さを減らし、複数のコンポーネント間の相互接続を簡素化することにより、重要な役割を果たします。接続を1つの中央ユニットに統合し、電気システムを管理しやすくし、複雑な配線ネットワークで発生する可能性のある障害のリスクを最小限に抑えるのに役立ちます。

電力システムにおけるバスバーの役割と重要性

1。配電

電源グリッドの設計を検討するときは、電力システムのバスバーは何ですか、そしてそれがどのようにして電力分布の全体的な効率を改善するのかを尋ねることが不可欠です。バスバーの主な役割の1つは、システム全体に電力を分配することです。変電所、工場、グリッド配布ネットワークなどの大規模な電気セットアップでは、バスバーが中央の配布点を形成し、電気エネルギーが分割され、さまざまな回路またはコンポーネントに送られます。システムのさまざまなセクションを接続することにより、バスバーは、それを必要とするすべてのエリアに電力が効率的に流れるようにします。

典型的な発電所では、発電機によって生成された電気エネルギーがバスバーに送られます。そこから、電力はさまざまな発信ラインに分配され、それが家、企業、または産業サイトにつながる可能性があります。

このタイプの分布は、システム内の単一のポイントをオーバーロードすることなく、複数の電気コンポーネントが調和して動作できることを保証するため、重要です。回路を統合することにより、バスバーは複数の複雑な配線接続の必要性を防ぎ、メンテナンスと信頼性の向上を簡素化します。

2。接続の簡素化

複雑な電気システムでは、各コンポーネントに個々のワイヤ接続を作成することは、複雑でスペースを消費するタスクになる可能性があります。バスバーはより簡単なソリューションを提供します。コンポーネント間でいくつかのワイヤを走らせる代わりに、バスバーは中央のハブとして機能し、すべての回路が接続されています。

この組織は、必要な接続とワイヤーの長さの全体的な数を減らすことにより、システム設計を簡素化します。また、個々のワイヤの複雑なウェブを扱うときに発生する可能性のある間違いやショーツの可能性を減らします。

接続を単一のポイントにできるようにすることで、バスバーは全体的な配線の複雑さを減らし、トラブルシューティングとメンテナンスを容易にすることができます。

3。現在のフロー制御

電流の流れを管理することは、特に高出力用途での電気システムの重要な側面です。バスバーは、多くの場合、通常のケーブルよりもはるかに高い電流の流れを処理するように設計されています。

それらは一般に、大きな電流の効率的な通過を可能にするために、より大きな断面で作られています。これは、数千のアンペアの範囲の電流を処理するためにバスバーが使用される発電所で特に重要です。過熱や分解なしに高電流レベルを安全に運ぶバスバーの能力は、産業およびユーティリティ規模の電気システムで使用されている理由の1つです。

4。安全性の向上

安全性は、電気システムを設計する際の最も重要な考慮事項の1つであり、バスバーはこれに大きく貢献しています。彼らの設計により、電気ショーツや火災などの危険にさらされる可能性のある個々のワイヤの必要性が最小限に抑えられます。

さらに、バスバーは、ヒューズ、サーキットブレーカー、または分離スイッチで保護でき、障害または過負荷の場合に、システムの残りの部分に影響を与えることなく影響を受けるセクションを分離できるようにします。この保護は、電気火災や機器の損傷などの壊滅的な障害を防ぎ、電気インフラストラクチャの全体的な安全性を改善するのに役立ちます。

5。電圧降下の削減

従来の配線システムでは、電気がケーブルを介して長距離を超えて移動すると、導体の抵抗により電圧降下が発生する可能性があります。これは、電力損失、場合によっては運用上の非効率性につながる可能性があります。

バスバーは、電流が移動するための低耐性経路を提供し、特に長距離にわたって電力を分布させる必要がある大規模なシステムで電圧降下の可能性を減らします。これにより、エネルギーの損失が最小限に抑えられて目的地に電気が到着し、システムがより効率的に機能するのに役立ちます。

バスバーの建設

バスバーの構造は、その機能に不可欠です。以下は、そのコンポーネントと建設プロセスの詳細です。

使用される材料

バスバーの材料の選択は、導電率、耐久性、および高電流を処理する能力に直接影響するため、重要です。最も一般的に使用される材料は次のとおりです。

• 銅：銅は、その優れた電気導電率に好まれています。抵抗を最小限に抑えて高電流を処理することができ、効率が優先事項である大規模な電気システムに最適です。銅のバスバーも腐食に対して非常に耐性があります。
• アルミニウム：銅ほど導電性ではありませんが、アルミニウムは軽量で安価です。多くの場合、コストの節約が優先事項である状況では、住宅システムや重量が重要な要素であるシナリオ（電気自動車の場合）で使用されます。
• 鋼鉄：強度が優先事項である特定の専門システムでは、スチールバスバーが使用されます。鋼は銅ほど導電性ではありませんが、より機械的な強度を提供し、特定の高機械ストレス応用で使用できます。

形状とデザイン

バスバーにはいくつかの形があり、それぞれが特定のアプリケーション向けに設計されています。

• フラットバスバー：これらは最も一般的に使用されるタイプです。それらは通常、形状が長方形または正方形であり、ほとんどの産業および住宅の電気システムに使用されます。それらの大きな表面積は、熱を効率的に分配するのに役立ちます。
• 管状バスバー：これらは、追加の電流容量が必要なアプリケーションで使用される中空の円筒形のバーです。管状のバスバーは、多くの場合、変電所や電気自動車などの高出力システムに見られます。
• 柔軟なバスバー：編組銅またはアルミニウムのワイヤで作られたこれらのバスバーは、柔軟性を提供し、動きや振動抵抗を必要とするシステムでよく使用されます。それらは、一般的にパワーエレクトロニクスまたは高周波アプリケーションで見つかります。

断熱と取り付け

操作中にバスバーが安全であることを確認するために、断熱材を使用して偶発的な短絡や接触を防ぎます。これらの断熱材は次のとおりです。

• ゴムまたはプラスチックコーティング基本的な保護のため。
• グラスファイバー熱や湿度などの極端な条件が存在する可能性のある環境でのより堅牢な断熱のため。

バスバーは通常、電気パネルまたは配電盤に取り付けられています。それらは、断熱サポートまたはバスバーチャネルによってサポートされており、操作中にアラインメントと安全性を確保しています。

バスバーの種類

バスバーはさまざまなシステムに分類でき、それぞれがシステムのサイズ、柔軟性、および冗長性に基づいてユニークな利点を提供します。

1。シングルバスバーシステム

単一のバスバーシステムでは、単一のバスバーが複数の回路を接続するために使用されます。シンプルで費用対効果が高いですが、冗長性がありません。バスバーに障害がある場合、システムの総シャットダウンを引き起こす可能性があります。このセットアップは、ダウンタイムが受け入れられる小さな、より重要でないシステムで一般的に使用されます。

2。ダブルバスバーシステム

ダブルバスバーシステムには、それぞれが個別にサーキットを処理できる2つのバスバーが含まれています。 1つのバスバーがメンテナンスが必要な場合や障害が発生した場合、システムは2番目のバスバーを使用して操作を続けることができます。このシステムは信頼性の向上を提供しますが、より高いコストで提供され、より多くのスペースが必要です。

3。リングバスバーシステム

リングバスバーシステムは連続ループを形成し、1つのセクションで障害が発生した場合に電力を再ルーティングできるようにします。このシステムは最大の冗長性を提供し、ダウンタイムがオプションではない発電所や病院などの重要なアプリケーションに最適です。

4.セクショナルバスバーシステム

このシステムは、バスバーを分離またはバイパスできるセクションに分割します。各セクションを個別に制御できます。これにより、システムの残りの部分に影響を与えることなく、柔軟なメンテナンスと障害分離が可能になります。

5。バス管

バスダクトは、高電流のアプリケーションによく使用される囲まれたバスバーです。このタイプのセットアップは、ほこり、水分、物理的損傷などの外部要因からの追加の保護のために設計されています。より頑丈なソリューションが必要な工場やデータセンターなどの環境で一般的に使用されています。

電力システムにおけるバスバーのアプリケーション

1。配電ステーション

発電所や変電所では、バスバーは、発電機から変圧器やさまざまなフィーダーラインへの電力の収集と分布を担当する中央コンポーネントです。バスバーシステムの信頼性は、電源網全体の安定性に直接影響します。

2。配電盤と電気パネル

バスバーは通常、配電盤と電気パネル内に収容されており、メンテナンスと迅速な障害分離のための簡単なアクセスを提供します。これは、多くの回路を制御および配布する必要がある産業および商業ビルで一般的です。

3。電気車両とバッテリーシステム

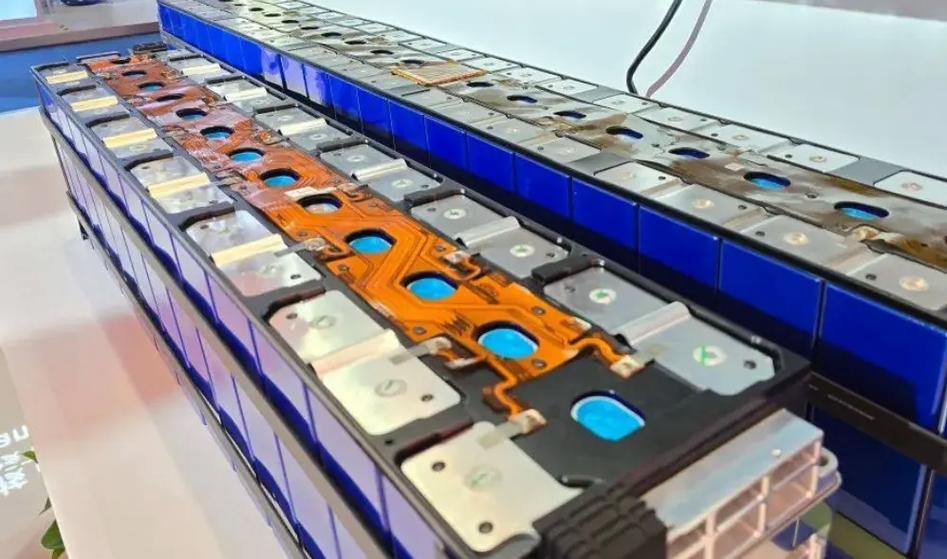

電気自動車とバッテリー管理システムでは、バッテリーパック、インバーター、およびその他のシステムコンポーネントの間にエネルギーを分配する上でバスバーが重要な役割を果たします。これらのアプリケーションの高い現在の需要を考えると、銅またはアルミニウムのバスバーは、効率的な電力伝達を確保するためによく使用されます。

4。データセンターと通信システム

バスバーは、データセンターと通信システムで使用され、機器に一貫した信頼性の高い電力を提供します。これらの環境での稼働時間の重要性を考えると、バスバーの使用は、停電のリスクを軽減し、障害の場合にバックアップシステムを迅速にアクティブ化できるようにすることができます。
