電気工学のバスバーとは何ですか？完全なガイドとアプリケーション

導入

現代の電気工学では、効率的で安全な電力分布が優先事項です。商業、産業、または住宅のいずれであっても、電気エネルギーの流れをサポートするインフラストラクチャは、堅牢で信頼性の両方でなければなりません。この配布を促進する重要なコンポーネントの1つは、バスバーです。それで、電気システムのバスバーとは何ですか？なぜそれがそんなに重要なのですか？

このブログは、その質問に詳細に答えることを目指しています。私たちは'LLバスバーの関数、種類、材料、利点、アプリケーション、および設計上の考慮事項を調査します。あなたが学生であろうと、電気技術者であろうと、電気が安全に管理され、配布される方法に興味がある人であろうと、このガイドは貴重な洞察を提供します。

電気システムのバスバーとは何ですか？

aバスバー（綴られたBusbarとも呼ばれます）は、配電盤、配電板、変電所、またはその他の電気装置内で電力を行うために電力配電で使用される金属ストリップまたはバーです。その主な役割は、大量の電流負荷を持ち、複数の回路を結び付けることです。

バスバーを電流の主要な高速道路と考えてください- 抵抗と電圧降下を最小限に抑えてコンポーネント間を流れるようにします。高電流アプリケーションの従来の配線に取って代わり、よりクリーンでより整理された代替品を提供します。

バスバーの機能

電気的にはバスバーとは何かを本当に理解するには、そのコア機能を考慮する必要があります。

1.電気を効率的に伝導します
バスバーは、電流が異なる電気部品を走行するための低インピーダンスパスを提供します。

2.配電配分の沈み
バスバーは、各要素を接続する多数のワイヤーを持つ代わりに、電源接続を集中させます。

3.システムの安全性の増加
バスバーは、乱雑さを減らしてパワーフローを整理することにより、過熱、短絡、および電気断層のリスクを減らします。

4.スケーラビリティのために
電気パネルと電源システムは、バスバーにブランチを追加することで簡単に拡張できます。

バスバーの種類

アプリケーションと物理的な構成によっては、バスバーにはいくつかの一般的なタイプがあります。

1。シングルバスバーシステム

• 構造：1つのメインバスバー。
• ユースケース：連続性がISであるシンプルで費用対効果の高いシステム'TA高い関心事。
• 欠点：システム全体がメンテナンス中にシャットダウンする必要があります。

2。ダブルバスバーシステム

• 構造：2つの平行バスバー。
• ユースケース：柔軟性と途切れないサービスを必要とするアプリケーション。
• 利点：荷重は、シャットダウンせずにバスバー間で転送できます。

3。メインおよび転送バスバーシステム

• メンテナンスまたは障害中に回路を切り替えるためのメインバスとバックアップ（転送）バーが含まれています。

4。リングバスシステム

• 回路ブレーカーと荷重は、リング構成で配置されています。
• 信頼性と柔軟性を必要とする変電所に適しています。

5。メッシュバスシステム

• 多くの場合、複雑な変電所で使用されます。
• 複数の接続と高い冗長性を可能にします。

バスバーで使用される材料

電気システムのバスバーとは何かを理解するには、彼らが何を知ることが含まれます'で作られています。材料は、パフォーマンス、コスト、導電性に影響します。

1。銅バスバー

利点：優れた導電率、腐食抵抗。

アプリケーション：パフォーマンスが最重要である重要なシステムで使用されます。

欠点：高価で重い。

2。アルミニウムバスバー

利点：軽量で費用対効果。

アプリケーション：住宅および軽い商業用インストールで使用されます。

欠点：銅よりも導電率がわずかに低く、酸化が発生しやすい。

3。ブリキまたは銀メッキバスバー

利点：耐食性の強化。

ユースケース：湿度または腐食性の環境。

設計上の考慮事項

バスバーシステムの設計には、いくつかの重要な考慮事項が含まれます。

1。現在の収容容量

横断面積、材料、および動作温度によって定義されます。

2。熱膨張

特に高出力システムでは、設計者は材料の拡大と収縮を説明する必要があります。

3。短絡に耐えます

バスバーが損傷なしに断層電流を処理する能力。

4。断熱と間隔

電圧に応じて、バスバーにはアークを防ぐために断熱または間隔が必要になる場合があります。

5。機械的強度

振動や身体的ストレスが存在する産業環境では特に重要です。

一般的な形状と構成

バスバーには、アプリケーションに基づいて、さまざまな形状とサイズがあります。

• フラットバー：最も一般的で、高い表面積と簡単な取り付けを提供します。
• 丸いバー：コンパクトなスペースで使用されることもあります。
• 管状バスバー：冷却が懸念される場合、または機械的強度が必要な場合に使用されます。

また、高周波数で皮膚効果を低減するために層状化またはラミネートすることもできます（ACアプリケーションで役立ちます）。

バスバーのアプリケーション

1。電気パネル

すべての流通パネルとスイッチギアの中心。

2。発電所

発電機から変圧器へのエネルギーの移動を促進します。

3。再生可能エネルギーシステム

DCまたはAC電源を効率的に配布するために、太陽光および風力発電システムで使用されます。

4。データセンター

スケーラビリティを備えた複雑な配電のニーズを管理するのに役立ちます。

5。産業施設

重機と自動化システム全体に配電を有効にします。

6。電気自動車（EV）

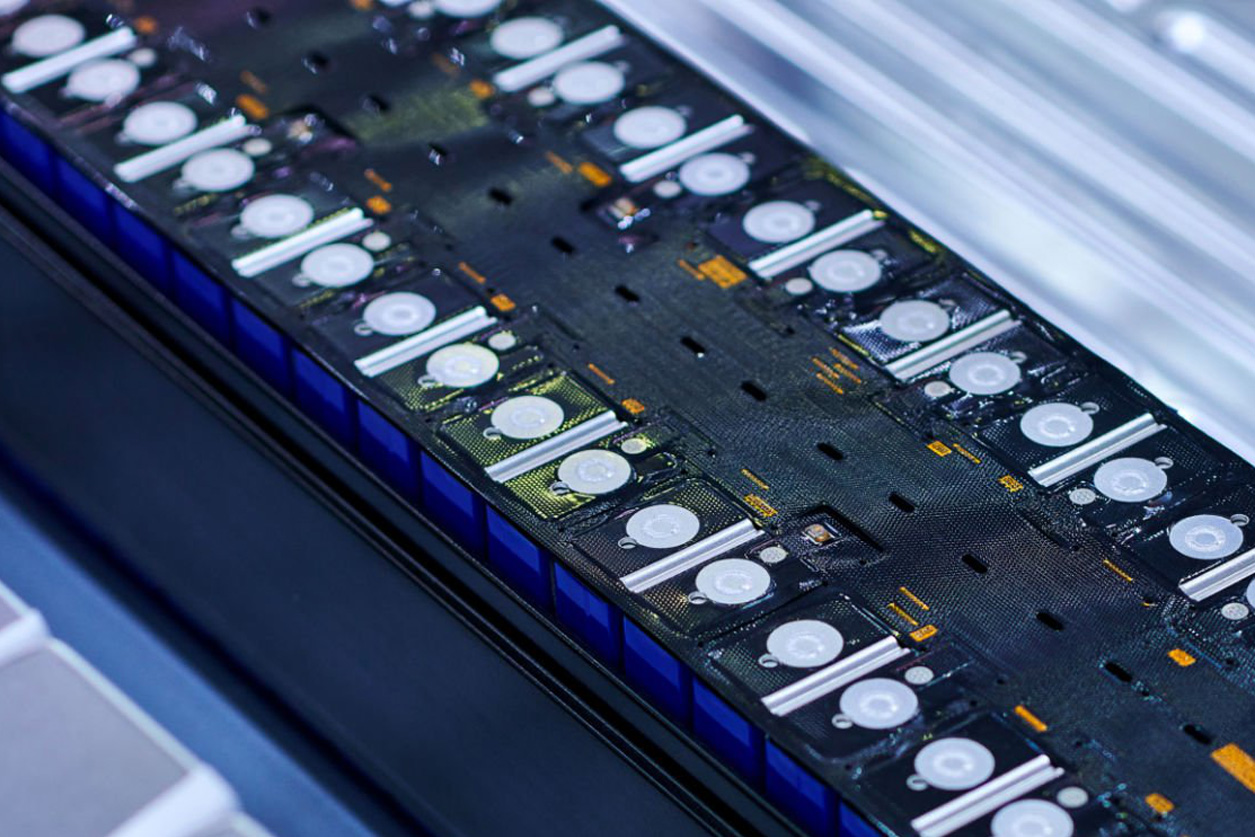

最新のEVはバスバーを使用してバッテリーパックを接続し、高電流転送を管理します。

安全性とメンテナンスのヒント

断熱されたバスバーを使用します。特に高電圧環境で重要です。

接続が緩んでいることを確認してください：定期的な検査により、アークのリスクが低下します。

熱イメージング：障害を示す可能性のある過熱スポットの検出に役立ちます。

クリアラベル：メンテナンスを簡素化するために、すべての接続をマークする必要があります。

清潔に保つ：ほこりや湿気は追跡と腐食を引き起こす可能性があります。

FAQ

Q1：電気パネルのバスバーとは何ですか？

A：電気パネルのバスバーは、複数の回路ブレーカーまたは負荷に電力を分配する金属ストリップで、従来の配線と組織と安全性の向上を交換します。

Q2：なぜ銅のバスバーが好ましいのですか？

A：銅は導電率が高く、抵抗性が低く、熱性能が優れているため、高性能および安全性の高いアプリケーションに最適です。

Q3：バスバーはホームインスタレーションで使用できますか？

A：はい、商業および産業用の設定ではより一般的ですが、コンパクトなバスバーは住宅の配電盤で使用され、配電を効率的に管理しています。

Q4：バスバーは高電流をどのように処理しますか？

A：それらの大きな断面領域と固体材料構造により、抵抗と加熱を最小限に抑えて高電流を運ぶことができ、大量のアプリケーションに適しています。

Q5：バスバーは安全ですか？

A：はい- 適切にインストールされ、維持されている場合。断熱材、間隔、保護ハウジングは、事故を防ぎ、長期的な安全を確保するのに役立ちます。

結論

それで、電気システムのバスバーとは何ですか？これは、効率的で安全な、スケーラブルな電力分布のための基礎コンポーネントです。大規模な変電所から最新の電気自動車やコンパクトデータセンターまで、バスバーは現代のエネルギーシステムで重要な役割を果たしています。

配線を簡素化し、現在の分布を改善し、安全性を高める能力により、今日のますます電化された世界で不可欠になります。材料、スマートな機能、持続可能性の継続的な進歩により、バスバーは電気工学の将来の重要なプレーヤーのままです。
