硬いのか、それとも柔軟なのか？効率的な熱と電気のバランスを実現する銅バスバー

熱と電気のトレードオフ: リジッド銅バスバーとフレキシブル銅バスバー

電気駆動システムおよびエネルギー貯蔵アプリケーションでは、通電能力と熱管理性能がシステム効率の限界、信頼性、耐用年数を直接定義します。リジッド銅バスバーとフレキシブル銅積層コネクタは、2 つの基本的な導体ソリューションです。両者の違いは、「伝導性」と「柔軟性」という単純な比較をはるかに超えています。中心的な違いは、根本的に異なる熱放散経路と熱管理哲学にあります。この違いを理解することは、高信頼性、高効率の電気相互接続システムを設計するために不可欠です。

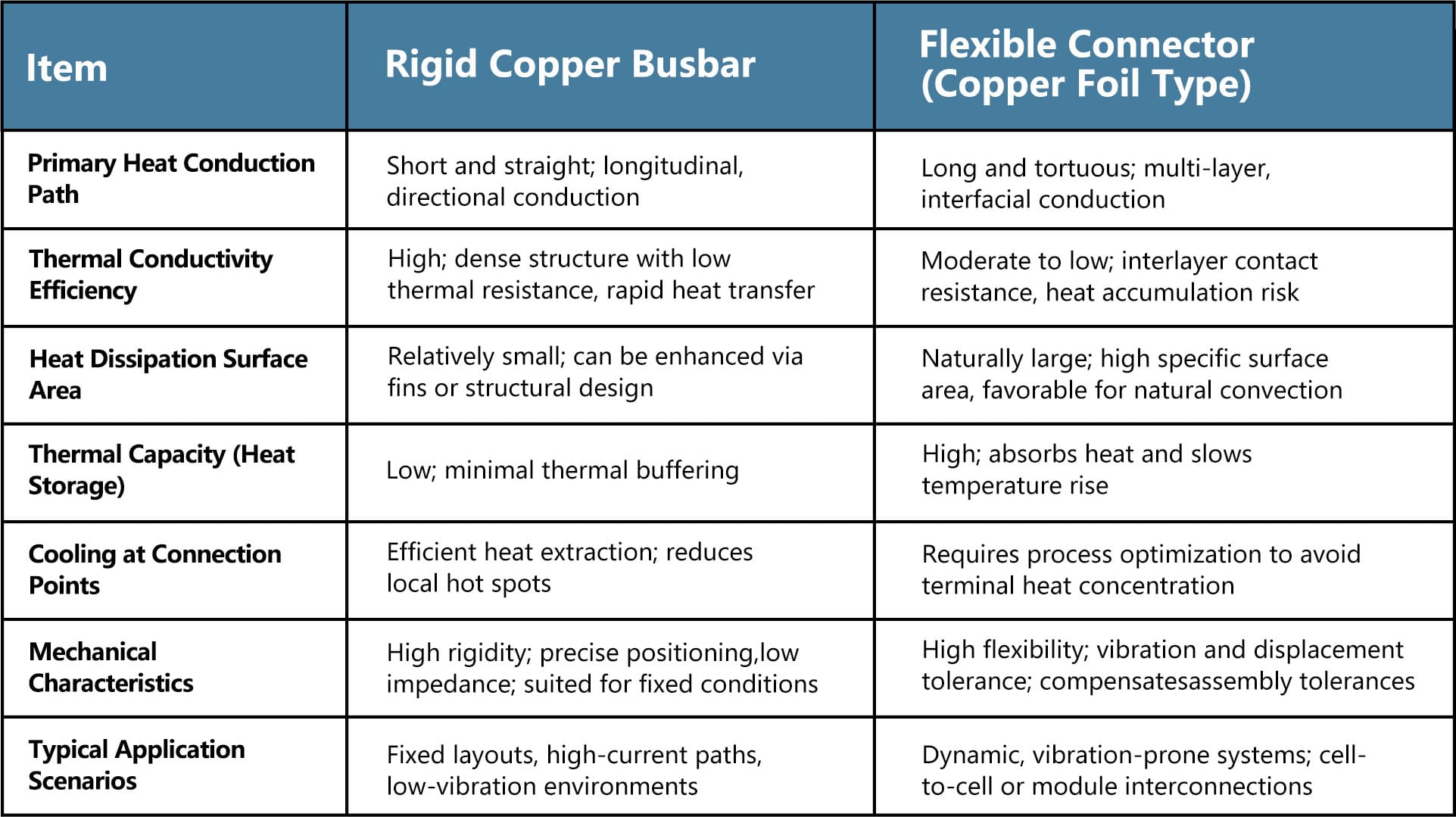

1. 熱設計: 指向性伝導から熱拡散まで

高電流伝送では発熱が避けられません。効果的な熱制御がなければ、過剰な熱により接点の酸化、抵抗の増加、絶縁の劣化、そして最終的にはシステム障害が発生します。

1.1 硬質銅バスバー: 高伝導性、指向性熱導体

一次熱経路: 短く、直線的で、指向性が高い。硬質銅バスバー通常、高純度の電解銅から圧延、アニーリング、スタンピング、精密曲げプロセスを経て製造されます。高密度のモノリシック構造により、熱抵抗が極めて低くなります。

熱ロジック: アクティブな熱伝導。熱、特に電気接続部の局所的なホット スポットは、バスバーの長手方向軸に沿って、液冷コールド プレート、エンクロージャ、外部熱交換器などの所定のサーマル シンクに向かって急速に伝導します。

最適なアプリケーション シナリオ: システムに明確に定義されたアクティブ冷却パスが備わっている場合は、硬質銅バスバーが推奨されるソリューションです。たとえば、モーター インバーターの DC リンク接続では、リジッド バスバーが大電流パワー モジュール端子で発生した熱を直接冷却プレートに効率的に伝達し、優れた熱性能と温度安定性を実現します。

1.2フレキシブル銅積層コネクタ: 分散熱拡散

一次熱経路: 分散型で非線形。極薄銅箔 (通常は約 0.1 mm) を複数層積層し、冶金学的に接着したフレキシブル コネクタで構成され、準拠した通電バンドルを形成します。

熱ロジック: 受動的な熱放散。熱性能は多層フォイル構造によって生み出される大きな比表面積に依存しており、自然対流と熱放射による効果的な熱遮断が可能になります。さらに、熱質量が大きいため、一時的な温度スパイクに対する緩衝作用が得られます。

最適なアプリケーション シナリオ:フレキシブル銅線コネクタ振動耐性、寸法補正、熱緩衝が必要な環境、特に強制冷却が制限されているか利用できない環境に優れています。たとえば、バッテリーモジュール内のセル端子間の相互接続は、製造公差、振動、熱膨張に対応する必要があります。同時に、積層フォイル構造により、密閉または半密閉された空間内での受動的な熱放散が強化されます。

2. 新しいエネルギー用途: リジッドバスバーとフレキシブルバスバーの最適化

電気自動車とエネルギー貯蔵システムでは、リジッド銅バスバーとフレキシブル銅コネクタが明確に異なる役割を果たします。選択は、電気的性能、機械的動作、および熱管理要件の包括的な評価によって決まります。

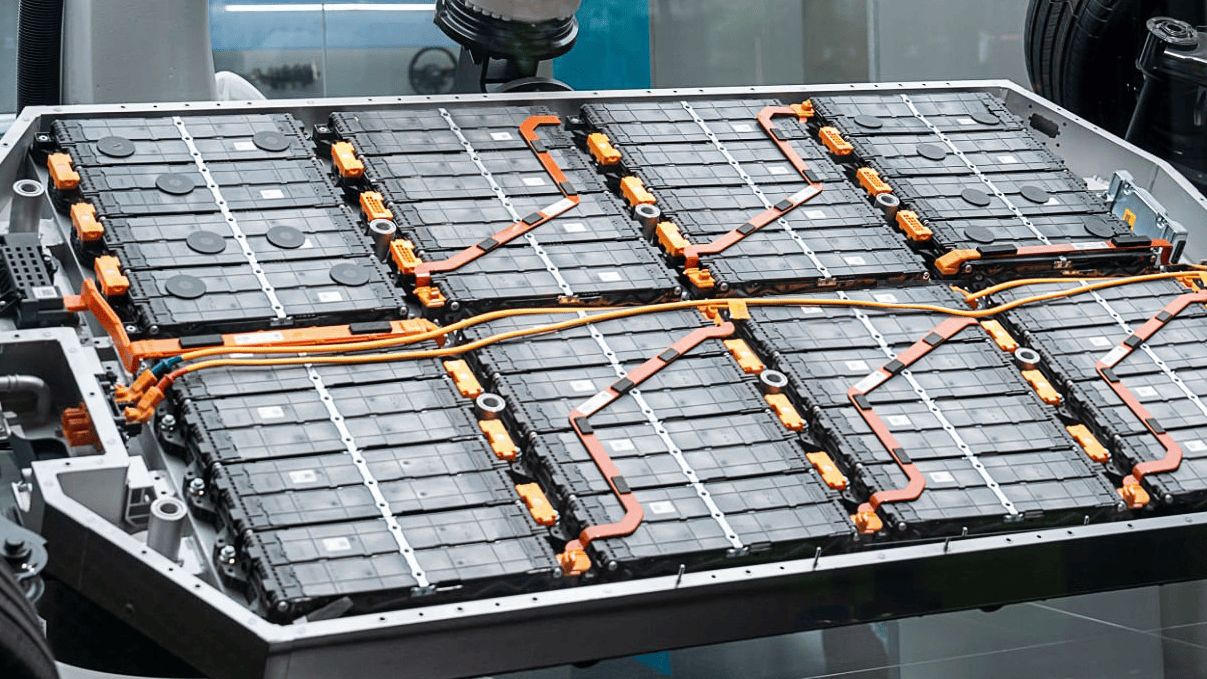

硬質銅バスバー:
熱伝導要求の高い固定接続

典型的なアプリケーションには次のようなものがあります。

• バッテリーモジュール間の直列接続
• コンタクタおよびヒューズへのメインの正および負の出力
• 配電ユニット (PDU)
• モーターインバーターの DC バスシステム

これらの場所は、固定ジオメトリ、安定した取り付けインターフェイス、冷却システムに近接していることが特徴です。硬質銅バスバーは、超低ループ抵抗とインダクタンスを提供すると同時に、重要な熱ブリッジとして機能します。大電流動作時に発生する熱を効率的にハウジングまたは液体冷却システムに伝導し、主要な電源コンポーネントの安定した低温動作を保証します。

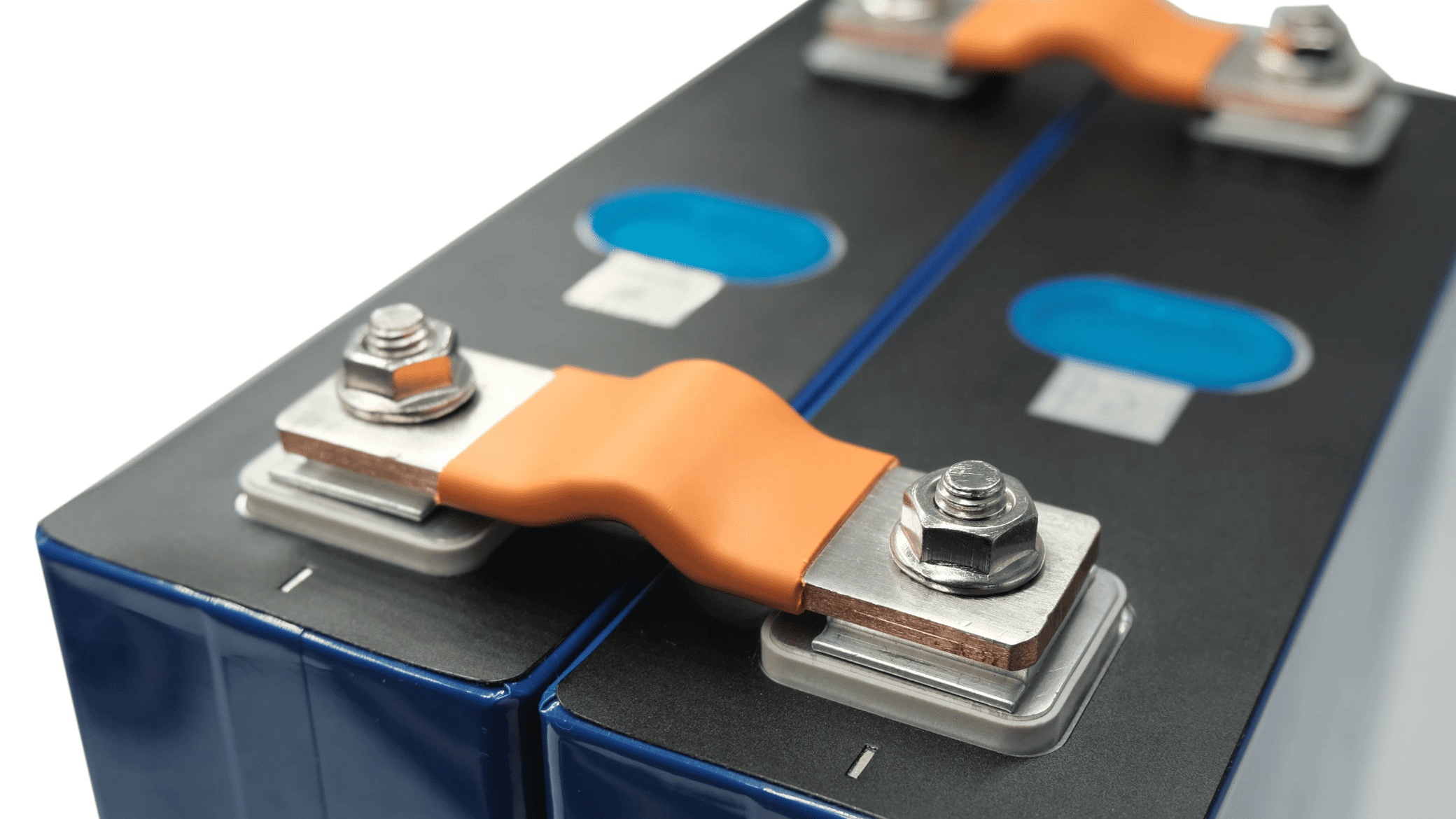

フレキシブル銅積層コネクタ:
コンプライアンスと変位補償が必要な接続

一般的に次の用途に適用されます。

• バッテリーモジュール内の角形または円筒形のセル間の相互接続
• バッテリーパックとBMSまたは高電圧ジャンクションボックス間の防振接続
• 熱膨張と収縮の影響を受けるバスバーインターフェース

その柔軟性により、製造公差、充電/放電サイクル中のセルの膨張、および車両の動作条件下での機械的振動が効果的に補正されます。これにより、電気接続部への応力集中が防止され、長期信頼性が大幅に向上します。専用の強制冷却のないバッテリー モジュールでは、積層コネクタの固有の放熱機能が、貴重な補助的な熱管理メカニズムとして機能します。

3. 卓越した製造: 精密な設計と統合

リジッド銅バスバーまたはフレキシブル銅コネクタの選択は二者択一ではなく、統合された電気、機械、熱の設計フレームワーク内でシステム レベルで最適化されます。真のエンジニアリング能力は、次の 3 つの核となる側面に反映されます。

3.1 シミュレーションに基づく正確な選択

高度な熱および電気シミュレーションを通じて、複数の動作条件下での温度上昇が正確に評価されます。これにより、次のことが可能になります。

単一ソリューションの最適化 (方向性熱伝導または自己放散)
特定のシステム アーキテクチャに合わせた、リジッドとフレキシブルのハイブリッド構成

3.2 性能を保証する高度な製造プロセス

硬質銅バスバー:高導電性銅を使用して製造され、精密スタンピング、CNC 加工、ニッケルまたは錫の表面メッキと組み合わせて、低い接触抵抗と高品質の熱インターフェースを保証します。統合された冷却チャネルまたはフィン構造をカスタマイズして、アクティブな熱管理設計をサポートできます。

フレキシブル銅積層コネクタ:高温高圧下での拡散接合を使用して製造され、箔層間の真の金属接合を実現します。このプロセスにより、層間の接触抵抗と熱抵抗が効果的に排除され、純銅に匹敵する電気的および熱的性能が実現され、従来のボルト留めまたは部分的にろう付けされたソリューションよりもはるかに優れています。銅とアルミニウムの遷移端子とカスタム形状のサーマルエンド構造を必要に応じて統合できます。

3.3 システムレベルの統合ソリューション

RHI は、単なるバスバー コンポーネントのサプライヤーではなく、新しいエネルギー システムの熱管理設計における協力パートナーです。当社のポートフォリオには、固定取り付けおよび指向性熱伝導用のリジッド銅バスバー、変位補償用のフレキシブル積層コネクタ、および過渡インターフェイス用のリジッドフレックス複合バスバーが含まれます。 RHI は、顧客のシステム アーキテクチャ、冷却戦略、空間的制約に基づいて、各アプリケーションに合わせて最適化された電気相互接続と熱管理レイアウトを提供します。

結論

高効率エネルギー変換システムでは、熱制御が電気相互接続のパフォーマンスを決定する要素です。剛性銅バスバーは効率的で方向性のある熱伝導を提供し、柔軟な銅積層コネクタは固有の熱放散と機械的コンプライアンスを提供します。 RHI は、熱メカニズムと高度な製造プロセスに関する深い専門知識を活用して、単一または組み合わせたソリューションを顧客の要件に正確に適合させ、効果的な熱制御、高い信頼性、長期的なシステムパフォーマンスを保証します。

RHI は、プロフェッショナルなシミュレーション機能、高度な製造技術、システム指向の設計哲学により、次世代の新エネルギー製品向けに、温度上昇が低く信頼性の高い電気相互接続ソリューションを提供します。
